Pilot Reaktör

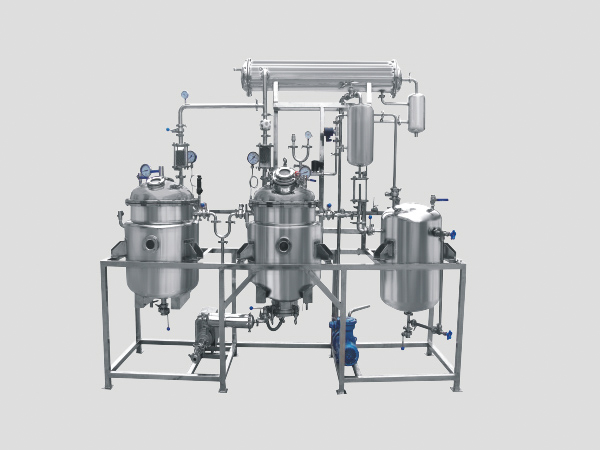

1. Pilot Reaktör Nedir?

Tasarım, Türler, Teknik Özellikler, Fiyat ve Seçim Rehberi

Kısa Tanım: Pilot reaktör; kimyasal, biyolojik veya endüstriyel bir prosesin laboratuvar ile tam ölçekli üretim arasına konumlandırılan küçük ölçekli test ünitesidir. Seri üretime geçmeden önce proses parametrelerini doğrular, riskleri azaltır ve ölçeklendirme verisi üretir.

Pilot reaktör, büyük ölçekli endüstriyel üretim tesislerinin küçültülmüş bir modeli olarak çalışan, Ar-Ge ve proses geliştirme amacıyla tasarlanmış özel bir reaktör ünitesidir. Kimya mühendisliği terminolojisinde "pilot plant" veya "pilot ölçek reaktör" olarak da adlandırılır.

Temel amacı, laboratuvar ortamında geliştirilen bir kimyasal reaksiyon veya üretim sürecinin endüstriyel ölçeğe taşınmasında gerekli parametrelerin belirlenmesidir. Bu sayede tam kapasiteli tesise yatırım yapmadan önce prosesin davranışı, verimi ve güvenlik limitleri detaylı biçimde incelenir.

ACES Process olarak 15+ yıllık endüstriyel ekipman imalat deneyimimizle; kimya, gıda, ilaç ve petrokimya sektörlerinde onlarca özel tasarım pilot reaktör projesi gerçekleştirdik. Aşağıdaki teknik bilgiler bu proje deneyiminin özeti niteliğindedir.

İçindekiler

1. Pilot Reaktör Nedir?

2. Pilot Reaktör Nasıl Çalışır?

3. Pilot Reaktör Türleri

4. Teknik Özellikler ve Standart Parametreler

5. Kullanım Alanları — Sektöre Göre

6. Pilot Reaktör Avantajları

7. Pilot Reaktör Fiyatını Etkileyen Faktörler

8. Sık Sorulan Sorular (SSS)

9. ACES Process'e Ulaşın

2. Pilot Reaktör Nasıl Çalışır?

Pilot reaktörün çalışma prensibi üç temel aşamada gerçekleşir:

1. Yükleme: Ham maddeler sıvı, katı veya gaz besleme hatlarından reaktöre yüklenir.

2. Reaksiyon & İzleme: Sıcaklık, basınç, karıştırma hızı ve bekleme süresi PLC/HMI sistemi üzerinden kontrol edilir. Inline sensörler (pH, ORP, RTD, kütle akış) kritik parametreleri anlık kaydeder.

3. Ürün Alımı & Optimizasyon: Ürün numunesi alınır, analiz edilir; ölçek büyütme korelasyonu oluşturmak için koşullar iyileştirilir.

Ölçek Büyütme (Scale-Up): Pilot reaktörde elde edilen veriler; ısı transferi katsayıları, karıştırma kinetikleri ve reaksiyon süreleri gibi parametrelerle birlikte matematiksel modellere aktarılır. Bu modeller, tam ölçekli tesisin tasarımında doğrudan kullanılır.

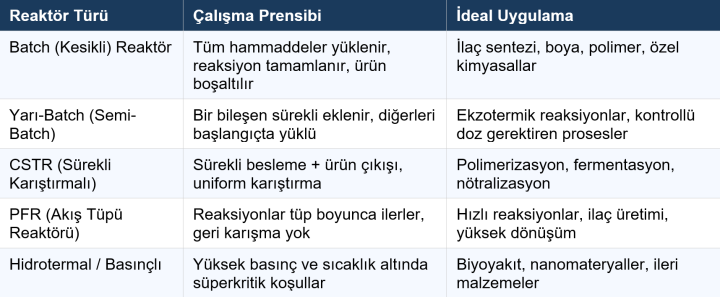

3. Pilot Reaktör Türleri

Proses tipine ve reaksiyon koşullarına göre farklı pilot reaktör türleri mevcuttur

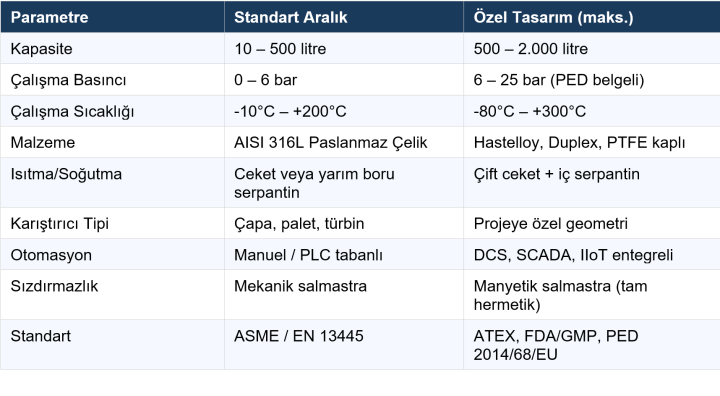

4. Teknik Özellikler ve Standart Parametreler

ACES Process tarafından imal edilen pilot reaktörlerin standart teknik özellikleri aşağıdaki tabloda özetlenmiştir. Tüm parametreler müşteri projesine göre özelleştirilebilir.

5. Kullanım Alanları Sektöre Göre

Kimya Endüstrisi

Kimyasal sentez, polimerizasyon, katalitik reaksiyonlar ve solvent geri kazanım proseslerinde pilot reaktörler kritik bir rol üstlenir. Yüksek basınç ve sıcaklık koşullarına dayanıklı sistemler, katalizör performans testleri ve reaksiyon kinetik analizleri için vazgeçilmezdir.

İlaç Endüstrisi

GMP standartlarına uygun API (Aktif Farmasötik İçerik) üretim proseslerinin geliştirilmesinde, yeni moleküllerin küçük ölçekte sentezlenmesinde ve klinik öncesi deneme üretimlerinde kullanılır. Elektropolisajlı yüzeyler ve FDA onaylı conta malzemeleri bu sektörde zorunludur.

Gıda ve İçecek

Yeni ürün formülasyonlarının geliştirilmesi, tekstür ve kıvam optimizasyonu, pastörizasyon ve sterilizasyon süreçlerinin test edilmesinde gıda sınıfı pilot reaktörler kullanılır. CIP (Cleaning in Place) uyumluluğu bu sektörde öncelikli gerekliliktir.

Petrokimya ve Enerji

Yeni katalizör formülasyonlarının test edilmesi, biyoyakıt üretimi, hidrojen üretim prosesleri ve karbon yakalama teknolojilerinin geliştirilmesinde pilot reaktörler temel araştırma aracı olarak kullanılır.

Çevre ve Biyoteknoloji

Biyogaz üretimi, atık su arıtma proseslerinin optimizasyonu, mikroalg bazlı biyoyakıt üretimi ve fermantasyon proseslerinin geliştirilmesinde biyoreaktör ve pilot reaktör sistemleri birlikte kullanılır.

6. Pilot Reaktör Avantajları

7. Pilot Reaktör Fiyatını Etkileyen Faktörler

Pilot reaktör fiyatı; tek bir değer değil, aşağıdaki parametrelerin kombinasyonuyla şekillenen bir mühendislik projesi maliyetidir:

• Kapasite ve hacim (litre)

• Çalışma basıncı ve sıcaklık aralığı

• Malzeme seçimi (316L, Hastelloy, PTFE kaplı)

• Isıtma/soğutma sistemi tipi (ceket, serpantin, chiller)

• Karıştırıcı tasarımı ve sızdırmazlık sistemi

• Otomasyon seviyesi (manuel, PLC, DCS, SCADA)

• Sertifikasyon gereksinimleri (ATEX, PED, FDA/GMP)

• Özel aksesuarlar: vakum, reflü kondansörü, numune alma, inline analiz

Pilot reaktör fiyat teklifinizi almak için proses akışkanı, sıcaklık/basınç aralığı ve kapasite bilgilerini paylaşmanız yeterlidir. ACES Process mühendisleri 24 saat içinde teknik değerlendirme yapar.

8. Sık Sorulan Sorular (SSS)

Pilot reaktör ile paslanmaz reaktör arasındaki fark nedir?

Paslanmaz reaktör, endüstriyel ölçekte seri üretim için kullanılan büyük kapasiteli (500 L ve üzeri) bir ekipmandır. Pilot reaktör ise prosesin test edilmesi ve optimize edilmesi amacıyla daha küçük kapasitede (10–500 L) tasarlanan bir Ar-Ge aracıdır. İkisi de paslanmaz çelikten imal edilebilir; temel fark, kullanım amacı ve ölçektir.

Pilot reaktör kaç litrede başlar?

ACES Process olarak 10 litreden başlayan kapasitelerde pilot reaktör imalatı yapıyoruz. Standart aralığımız 10–500 litredir; özel projelerde bu aralık müşteri ihtiyacına göre genişletilebilir.

Pilot reaktörde ATEX sertifikasyonu gerekli midir?

Parlayıcı, patlayıcı veya yanıcı madde içeren prosesler için ATEX direktifi (2014/34/EU) kapsamında sertifikalı ekipman kullanımı zorunludur. ACES Process, ATEX gerekliliklerine uygun motor, salmastra ve elektrik ekipmanı seçimi konusunda tam destek sağlar.

Pilot reaktör teslim süresi ne kadar?

Standart bir pilot reaktör projesi için 8–14 hafta üretim süresi öngörülmektedir. Özel otomasyon gerektiren veya sertifikasyon süreçleri olan projeler 16–20 haftaya uzayabilir. Acil projelerde önceliklendirme mümkündür.

Pilot reaktörde hangi karıştırıcı tipleri kullanılır?

Prosesin viskozite, yoğunluk ve reaksiyon kinetiğine bağlı olarak çapa, palet, türbin (Rushton, pitched blade), helikal şerit (ribbon) ve manyetik tahrikli karıştırıcılar kullanılabilir. ACES Process, akışkan dinamiği simülasyonu (CFD) ile projeye özgü karıştırıcı geometrisi tasarlar.

9. ACES Process'e Ulaşın

Aces Process ile çalışarak, pilot reaktörleriniz için en modern ve güvenilir çözümlere sahip olun. Yenilikçi ürünlerinizi hayata geçirme sürecinde size destek olmaya hazırız.

Hemen bize ulaşın ve pilot reaktörlerinizle ilgili ücretsiz danışmanlık hizmeti alın.
